天穹98内开内倒防护窗

发布单位：　发布人：佛山市卡塔门窗有限公司　发布时间：2025/6/12 16:30:51 关注度：

查看详情

产品说明
一、材料优点
1. 型材与粉末工艺：采用华建6060-T66超高精级铝型材，强度高,精度好,可塑性强,易于加工,耐磨性好，表面采用静电粉末喷涂金属粉，抗紫外线、耐腐蚀、抗氧化、附着力强；
2. 胶条：采用海达华萱三元乙丙加复合发泡材质，多腔体等压胶条设计，
焊接工艺，等压胶条具有材料均匀、密度一致、不易变形的特点，能够提供
优异的密封性和粘合性能、还具有保温、防水减震、耐高温、耐腐蚀、耐老化、
耐磨损的特性，能够在各种环境下保持稳定的性能。
3.隔热条：采用宝泰PA66-GF25多腔体条，品质更优，提高门窗的保温、隔热性
能，并且能够有效降低能耗的损失。
4.品牌系统五金：采用德国丝吉利娅内开内倒五金（含执手），承重可达 80kg，开启
角度为180度。
5.优势提炼：（1）.采用德国丝吉利娅品牌五金；(2).隔热条为山东宝泰PA66隔热条，且隔热条全部为自主设计开模，且均为多腔体设计，匹配度更高，隔热保温性能更强；（3）主型材承重部位型材厚度达到2.8mm，让整框强度更高。（4）.纱网采用选装模式，取消纱网，秒变单体窗；（5）可做三玻两腔以及大玻璃。（6）.整体窗型结构采用垂直等温线设计
产品说明

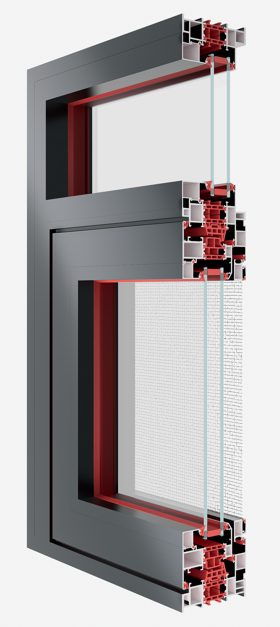

二、样角图

产品说明
三、技术参数
1.外框尺寸：占墙宽度：98 mm 、室内看面：21mm 、室外看面：53 mm ；
2.中梃尺寸：占墙宽度：98 mm 、室内看面：10 mm 、室外看面：74 mm ；
3.玻扇尺寸：扇厚75.6 mm 、室内看面：48 mm 、室外看面：41 mm ；
4.主型材壁厚：框 1.8-2.8 mm，扇1.8-2.8 mm；
5.隔热条规格：框 35.3 mm（腔体条）、扇 34 mm（腔体条）；
6.标配玻璃规格：5 20A 5 黑色铝条；
7.组角工艺：标配膨胀角码组角注胶工艺；
8.排水方式：防风式排水盖；
9.压线款式：扇压线标配直角压线；固定竖压线标配斜边压线，横压线标配直角压线，压线均为闭口压线；
10.纱网：标配 35 高清金刚网（0.35mm 丝径/16 目/）；
11.胶条：标配焊接等压胶条；
12.颜色：常备内外色;银河灰（金属粉）、摩卡棕（金属粉）；
四、窗型结构
1.框扇内外搭接：内外齐平,美观、密封、防盗，内开扇标配金属R角、减少生活中的安全隐患；
2.整窗采用垂直等温线设计结构；
3.本窗型可取消纱网，只做单体窗。
五、五金及方式：
1.玻扇内开内倒片纱内平开（丝吉利娅内开内倒五金含丝吉利娅有基座执手欧奇亚片纱锁）；
2.玻扇内平开片纱内平开（塔奥帝诺内平开五金塔奥帝诺有基座执手欧奇亚片纱锁）；
开扇尺寸范围：

内容名称	设计参数（MM）	备注
98内开内倒窗	580≤W≤800、750≤H≤1700	以包两支料尺寸计算
98内平开窗	450≤W≤800、600≤H≤1700	以包两支料尺寸计算
98内开门式窗	580≤W≤750、1700≤H≤2000	以包两支料尺寸计算
